定制石英晶体采购中的关键技术条件

判断の出発点

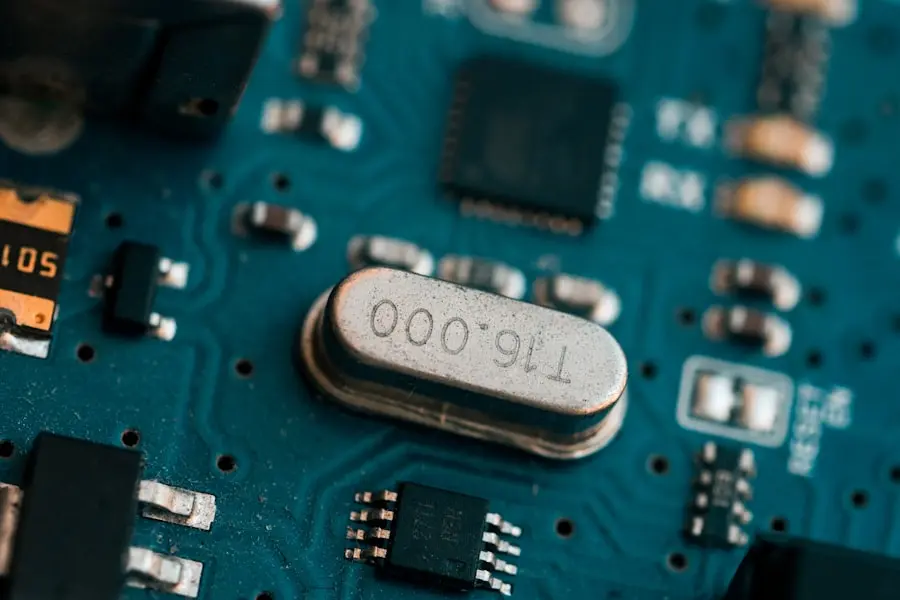

水晶デバイスの選定では、同じ公称周波数でも、カット、振動モード、負荷容量、等価回路定数、温度特性、経年変化により回路上の動作が変わります。周波数だけで候補を探すと、測定器上では合格でも実機回路で発振しない、安定しない、起動が遅いという問題が起こります。

要求整理では、実際の発振回路、使用周波数が基本波かオーバートーンか、回路側の負荷と調整範囲、許容周波数偏差、温度範囲、保存条件、衝撃・振動、駆動レベルを確認します。パッケージ寸法だけでなく、端子、封止、実装、洗浄条件も製造可能性に影響します。

メーカーとの技術対話では、顧客目標をそのまま要求するのではなく、どの値を出荷保証し、どの値を参考特性とし、どの条件で測定するかを分けます。特に高周波や特殊カットでは、歩留まり、試作数、選別方法、リードタイムが価格と供給性を左右します。

典型的な問題は、古い仕様書の測定条件が不明、回路側負荷容量とメーカー表記が違う、駆動レベルが実機で高すぎる、評価装置と最終回路の差が大きいことです。要求値が物理的に可能でも、量産歩留まりが低ければ継続供給できません。

試作では周波数だけでなく、起動性、安定性、温度変化、ドライブ依存、ばらつきを確認します。合格結果を量産仕様に反映し、測定治具、条件、データ形式、出荷検査を合意します。仕様変更が生じた場合は再評価範囲を明確にします。

山川商事は顧客のR&Dとメーカーの設計・製造の間に入り、性能目標を製造可能な選定条件へ変換します。技術的に可能かだけでなく、試作、歩留まり、価格、納期、量産継続性までを同じ開発経路で判断します。

基本波またはオーバートーンを確認した

負荷容量と回路側調整範囲を確認した

温度安定性と経年変化の条件がある

駆動レベルと実装条件を確認した

メーカー測定条件と顧客評価が比較可能
